型號介紹

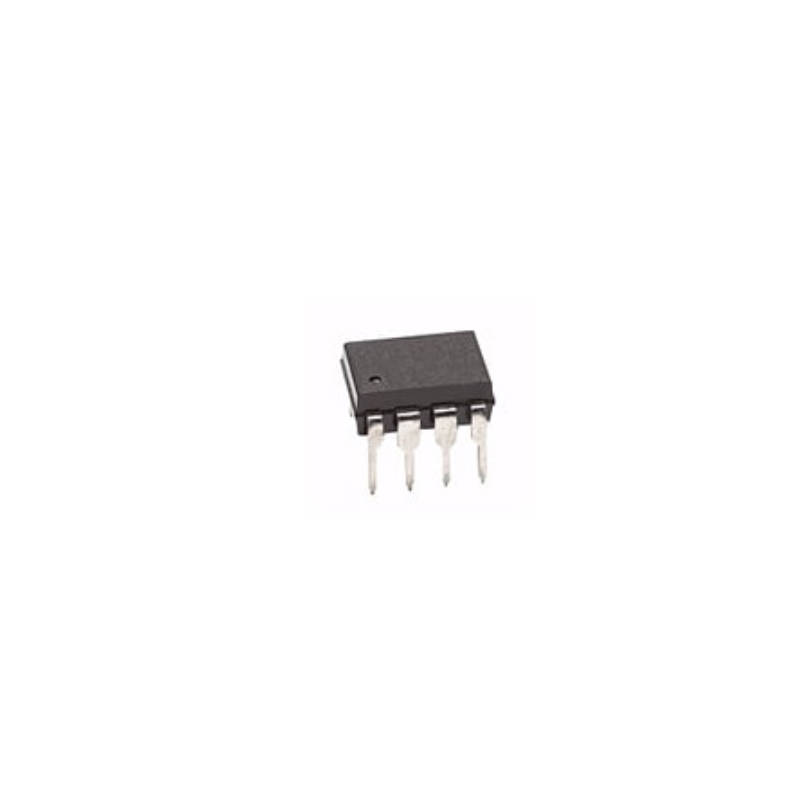

今天我要向大家介紹的是 Broadcom 的光電耦合器——HCPL-2400-500E。它的內部由一個820 nm的AlGaAs發光二極管與一個高速光電探測器電路光耦合而成。這種設計在輸入端和輸出端之間提供了可靠的電氣隔離。探測器內置施密特觸發器以提供邏輯兼容的波形，消除額外波形整形的需要；其遲滯特性提供了差模噪聲抗擾度，并最小化了輸出信號抖動的可能。該器件提供三態輸出，無需上拉電阻即可直接驅動數據總線，非常適合高速邏輯系統的隔離應用。
主要特性
高速傳輸：典型數據速率達 40 MBd（保證20 MBd）
超高共模抑制：在 VCM = 300 V 時，典型值達 10 kV/μs
寬工作溫度性能保證：0°C 至 70°C 全溫范圍內保證交流性能
高速發光器：采用高速 AlGaAs 發光二極管
兼容性強：兼容 TTL、STTL、LSTTL 和 HCMOS 邏輯系列
靈活輸出級：推挽和三態輸出（HCPL-2400），無需上拉電阻
應用
高速邏輯系統隔離
計算機外圍設備接口
開關電源（SMPS）
隔離總線驅動器（網絡應用）
消除接地回路
高速磁盤驅動器 I/O
A/D、D/A 轉換的數字隔離
