型號介紹

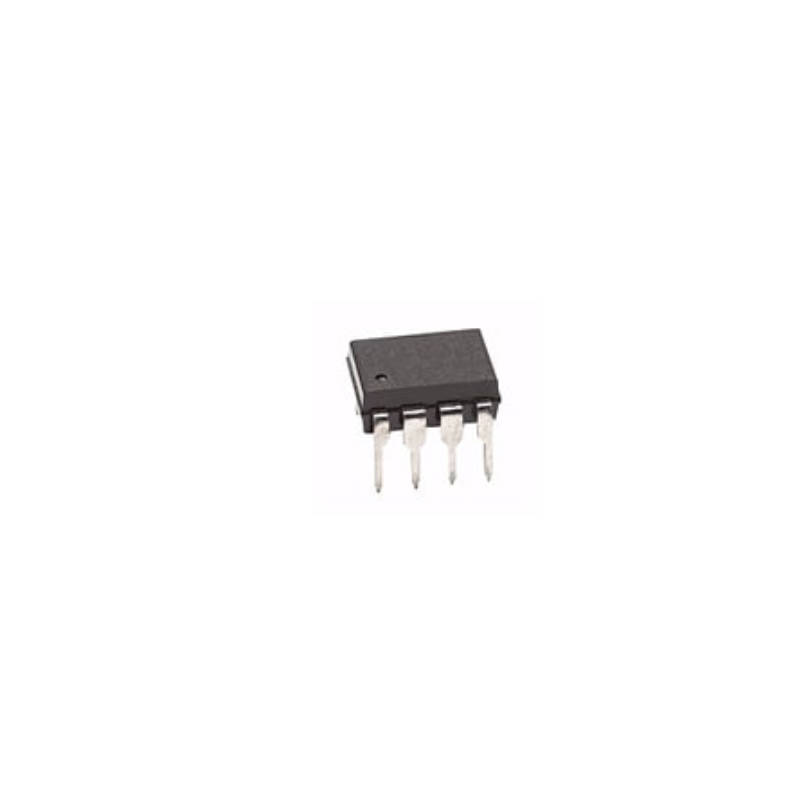

今天我要向大家介紹的是 Broadcom 的光電耦合器——HCPL-2631-300E。它的核心骨架是由一個GaAsP（砷化鎵磷）發光二極管與一個集成的高增益光電探測器光耦合而成的。這種設計巧妙地在輸入端和輸出端之間豎起了一道堅實的電氣隔離墻。當你觀察它的輸出端時，會發現那里采用的是集電極開路的肖特基鉗位晶體管設計。而在它的內部，還隱藏著一個至關重要的“守護者”——一層內部屏蔽層。正是這層屏蔽，賦予了它在Vcm = 1000V的條件下，抵御高達15,000 V/μs共模瞬態干擾的硬核能力。
主要特性
高速傳輸：典型數據速率達 10 MBd
超高共模抑制：在 VCM = 1 kV 時，最小達 10 kV/μs
低輸入電流：最小輸入導通電流為 5 mA
寬工作溫度性能保證：–40°C 至 +85°C 全溫范圍內保證交直流性能
應用
隔離線路接收器
計算機外圍設備接口
微處理器系統接口
A/D、D/A 轉換的數字隔離
開關電源
儀器輸入/輸出隔離
消除接地回路
替代脈沖變壓器
電機驅動中的功率晶體管隔離
高速邏輯系統隔離
