型號介紹

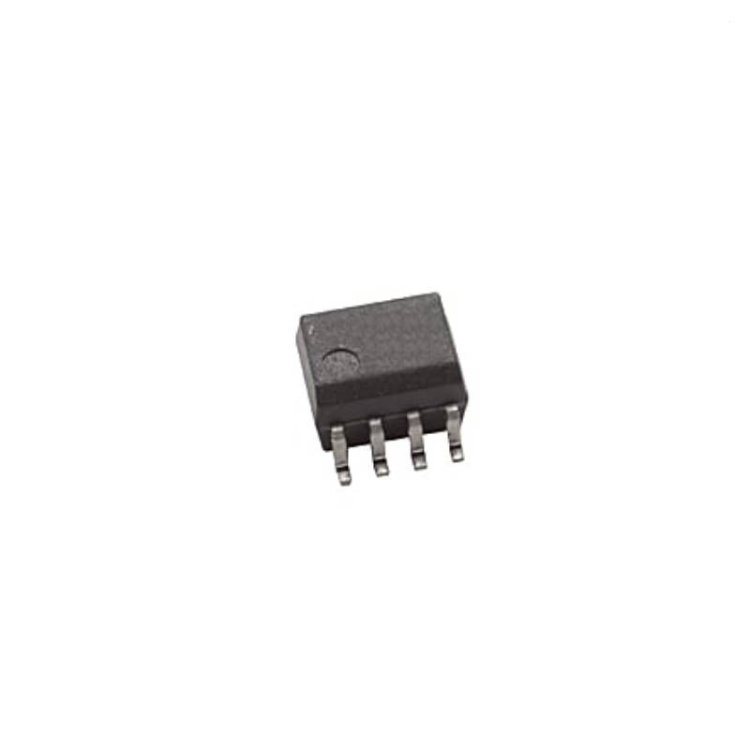

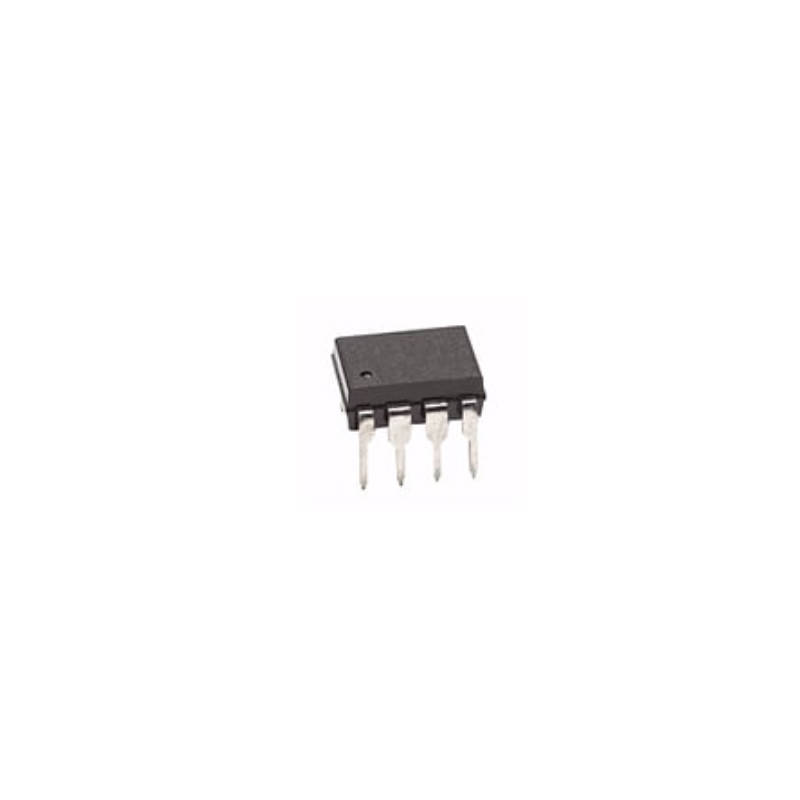

今天我要向大家介紹的是 Broadcom 的光電耦合器——HCPL-4661-000E。它內部集成了高增益 GaAsP 發光二極管和高增益光探測器，輸出端采用開路集電極肖特基鉗位晶體管設計。其內部屏蔽層可提供高達 15,000 V/μs（在 VCM = 1000V 時）的共模瞬態抗擾度保證。它不僅實現了最大的交流和直流電路隔離，同時達成了 TTL 兼容性，可在 -40°C 至 +85°C 的工業溫度范圍內保證穩定的交流直流運行參數。
主要特性
最小 15 kV/μs 共模抑制 (CMR)（在 VCM = 1 kV 時）
高速傳輸：典型值 10 MBd
LSTTL/TTL 兼容
低輸入電流能力：最小 5 mA
工業溫度范圍保證：-40°C 至 +85°C
應用
隔離線路接收器
計算機外圍設備接口
微處理器系統接口
A/D、D/A 轉換的數字隔離
開關電源
儀器輸入/輸出隔離
消除接地回路
脈沖變壓器替代品
電機驅動中的功率晶體管隔離
高速邏輯系統隔離
