型號介紹

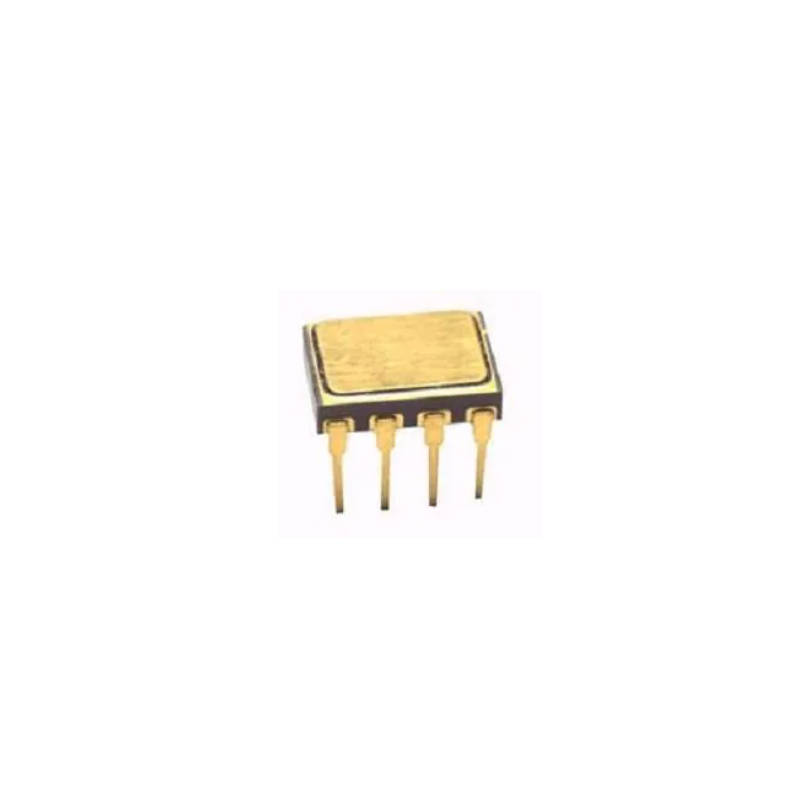

       今天我要向大家介紹的是 Broadcom 的光電耦合器——HCPL-5230。在它的輸入和輸出電路之間，設計了一層內部金屬屏蔽層。正是這層屏蔽，賦予了它極其強悍的抗干擾能力——在共模電壓（VCM）為50V峰峰值時，能提供高達10,000 V/μs的典型共模瞬態抗擾度（CMR），同時具備1500 Vdc的耐壓測試標準。此外，由于具有改進的電源抑制能力，它甚至不需要采取特殊的電源旁路預防措施，只需在VCC和地之間接入一個0.01μF到0.1μF的旁路電容即可穩定工作。

主要特性
典型 10,000 V/μs 共模瞬態抗擾度 (CMR)（在 VCM = 50 VP-P 時）
高速傳輸：最大 350 ns 傳播延遲
三態輸出設計（單通道產品）
LSTTL/TTL/CMOS 兼容
低輸入電流能力：2 mA 至 8 mA
寬電源電壓范圍：4.5 V 至 20 V
全軍用溫度范圍保證：-55°C 至 +125°C
1500 Vdc 耐壓測試

應用
高速線路接收器
隔離總線驅動器（單通道）
脈沖變壓器替代品
消除接地回路
惡劣工業環境
計算機外圍設備接口
