型號介紹

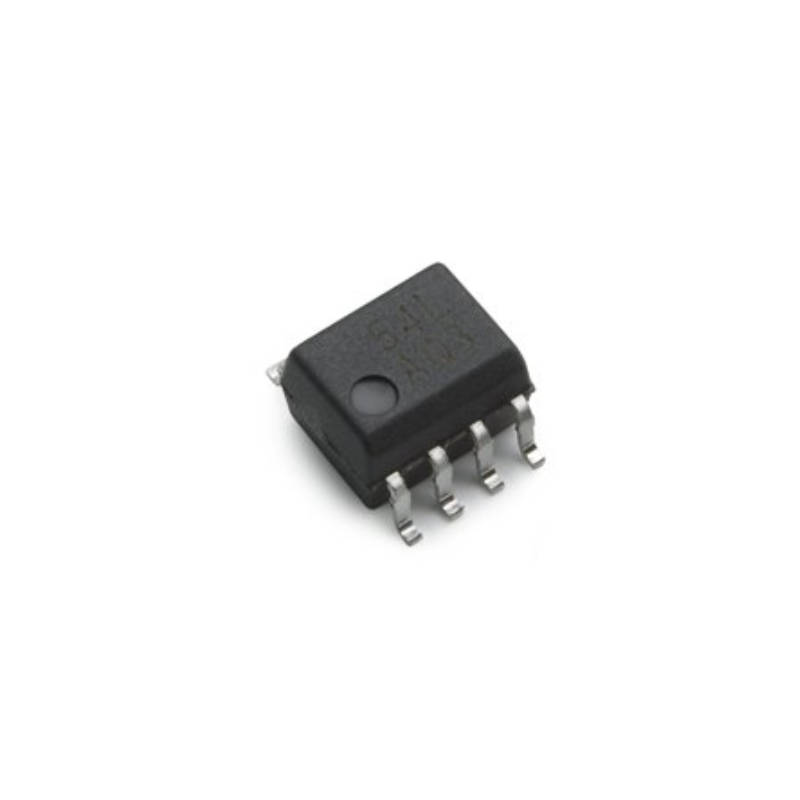

       今天我要向大家介紹的是 Broadcom 的光電耦合器——ACPL-054L-560E。它采用了 SO-8 封裝，屬于低功耗雙通道數字光耦。該器件在輸入端采用 GaAsP 發光二極管，輸出端集成光電探測器，通過絕緣層實現電氣隔離。得益于低功耗設計，其輸入驅動電流僅需 3 mA。在信號傳輸速度方面，傳播延遲時間最大僅為 1 μs（在 5V 供電條件下），并具備高達 15 kV/μs 的共模瞬態抗擾度。在電氣安全方面，其瞬態過電壓承受能力（VIOTM）高達 6000 Vpeak，符合 IEC/EN 60747-5-5 增強絕緣標準，非常適合在嚴苛的工業環境下進行信號隔離。

主要特性
寬電源電壓 VCC：2.7 V 至 24 V
低驅動電流：僅需 3 mA
高速傳輸：最大 1 μs 傳播延遲（5V 供電下）
高共模抑制：最小 15 kV/μs 共模瞬態抗擾度（VCM = 1500V 時）
典型電流傳輸比 (CTR)：130%（IF = 3 mA 時）

應用
數字邏輯接口隔離
通信接口（現場總線、數字總線）
開關電源反饋回路
A/D、D/A 轉換數字隔離
微控制器接口
惡劣工業環境下的信號隔離
