型號介紹

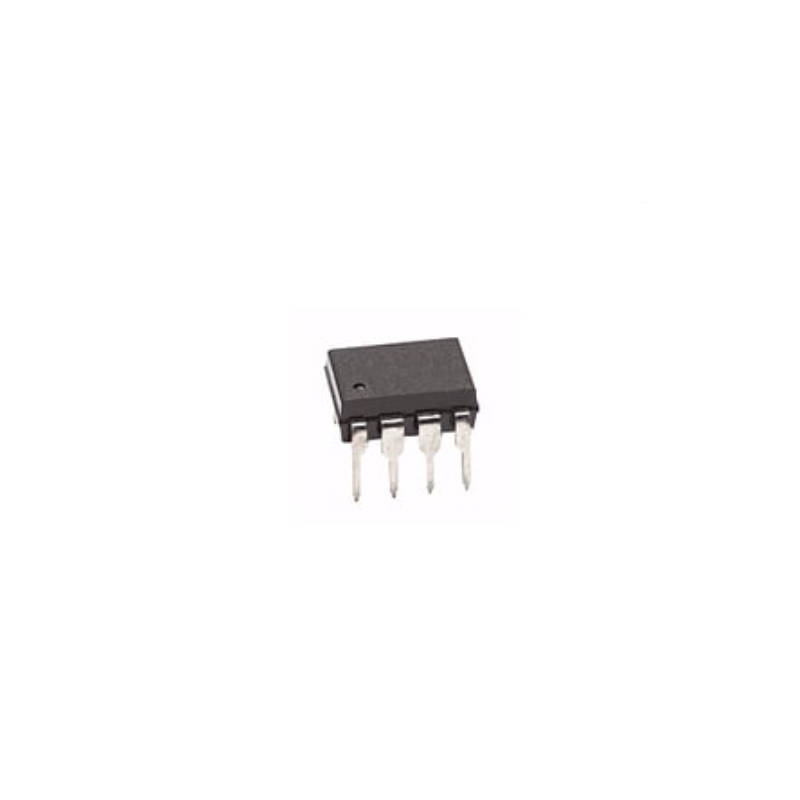

       今天我要向大家解析的是 Broadcom 的光耦器件——HCPL-2601-000E。從物理結構與工作機制來看，它的內部設計是一個精密的光電信號轉換系統，由一個 GaAsP（砷化磷化鎵）發光二極管與一個集成的高增益光子探測器組成。其輸出端采用開路集電極的肖特基鉗位晶體管設計，并配備了一個使能輸入引腳用于選通控制。此外，內部特殊的屏蔽層設計為器件提供了強大的共模瞬態抗擾度。當輸入端（LED陽極與陰極）流過正向電流時，GaAsP二極管產生光信號，高增益探測器接收光子并將其轉換回電信號，從而實現輸入與輸出之間的高壓隔離及邏輯傳遞。在單通道版本中，如果不使用使能（VE）引腳，將其連接到VCC可以有效提升共模抑制（CMR）性能。該器件的邏輯信號傳輸典型傳播延遲（tPLH與tPHL）在納秒級別（典型值約48-50ns），能夠實現高達 10 MBd 的典型數據傳輸速率。

主要特性
低輸入閾值與TTL兼容的高速傳輸
低輸入閾值電流： 導通閾值電流（ITH）最大僅為 5.0 mA，保證了極低的驅動要求。
高速開關性能： 典型數據傳輸速率可達 10 MBd，輸出上升時間典型值為 24 ns，下降時間典型值為 10 ns，非常適合高速邏輯系統。
邏輯兼容性： 全面兼容 LSTTL/TTL 邏輯電平，且在推薦工作條件下可支持多達 5 個 TTL 負載的扇出能力。
高共模瞬態抑制與寬溫工作能力
卓越的共模抑制比（CMR）： 在共模電壓（VCM）為 1000V 的條件下，最小共模瞬態抗擾度（|CMH| 和 |CML|）達到 10,000 V/μs，能夠在極高噪聲環境中保持邏輯狀態的穩定。

應用領域
高速邏輯系統的數字隔離
計算機外圍設備與微處理器系統接口
模數（A/D）與數模（D/A）轉換電路的隔離
消除地環路引起的干擾
開關電源中的反饋隔離
替代傳統的脈沖變壓器
儀器輸入/輸出的電氣隔離
