英集芯 IP5413V是專為TWS 耳機充電倉設計的高集成度電源管理 SOC，集成 5V 升壓、鋰電充電、電量顯示與電源路徑管理，主打低成本、小體積、低功耗。

一、核心定位與封裝
型號：IP5413V（INJOINIC 英集芯）
封裝：SOP8（8 腳貼片，小體積）
核心用途：TWS 藍牙耳機充電倉

二、關鍵參數與性能
1. 充電管理（線性充電）
最大充電電流：500mA（可定制）
電池電壓支持：4.20V/4.30V/4.35V/4.40V（默認 4.20V，其他需定制）
充電階段：預充（<3V，20mA）→ 恒流 CC → 恒壓 CV
智能調節：自動匹配適配器能力，按輸入電壓 / IC 溫度限流
2. 升壓放電（同步整流 DC?DC）
輸出：5V/200mA（最大）
效率：最高95%
內置功率 MOS，單電感即可實現升壓
3. 電源路徑管理
支持邊充邊放（充電倉給耳機充電同時自身可被充電）
智能識別耳機入倉 / 充滿，自動切換工作模式
4. 電量顯示

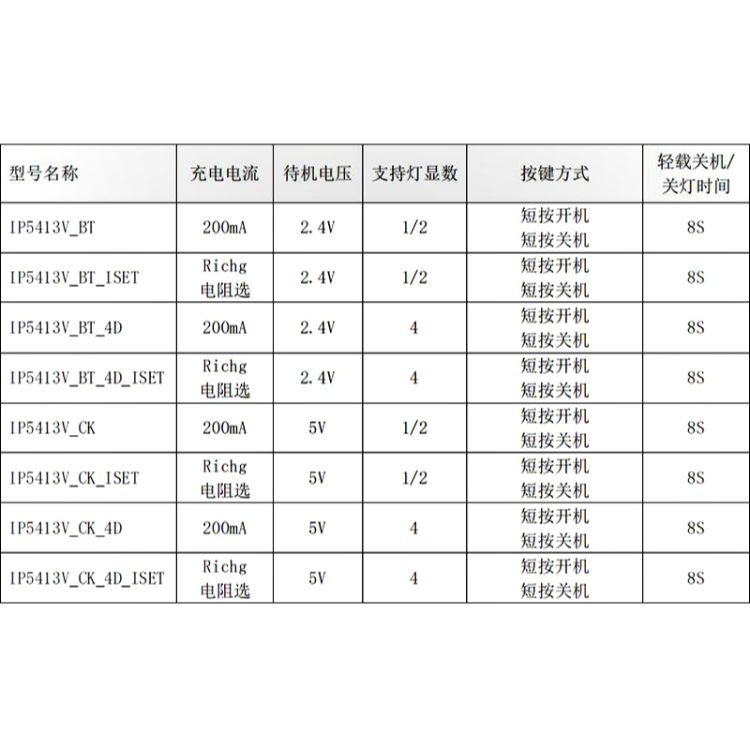

支持1/2/4 顆 LED電量指示（需定制）
內置電量算法，精準顯示剩余電量
5. 低功耗特性
待機電流：低至 10μA
負載 / 充滿自動進入低功耗模式
6. 高耐壓與保護
輸入耐壓：VIN 最高 30V（強抗浪涌）
ESD：2KV（HBM）
完整保護：輸入欠壓 / 過壓、輸出過流 / 短路、過充、過溫

三、典型應用方案（極簡 BOM）
外圍僅需：1 個電感、1 顆充電設定電阻、LED、電容，即可構成完整充電倉系統
適合低成本、小尺寸 TWS 充電盒設計

四、與同系列 IP5413 區別
IP5413：最大充電400mA，升壓效率約 92%
IP5413V：充電提升至500mA，效率最高95%，輸入耐壓 30V，整體性能更強

五、應用場景
TWS 藍牙耳機充電倉（主流）
小型便攜充電盒、低功耗移動電源
