英集芯 IP5407是一款專為移動電源設計的高集成度電源管理 SOC，集成同步充放電、鋰電充電管理、電量指示與 DCP 快充識別，單電感架構、內置 MOS，適合小體積、低成本充電寶方案。
一、核心定位與封裝
定位：單節鋰電池移動電源專用 PMIC，提供完整充放電與管理方案

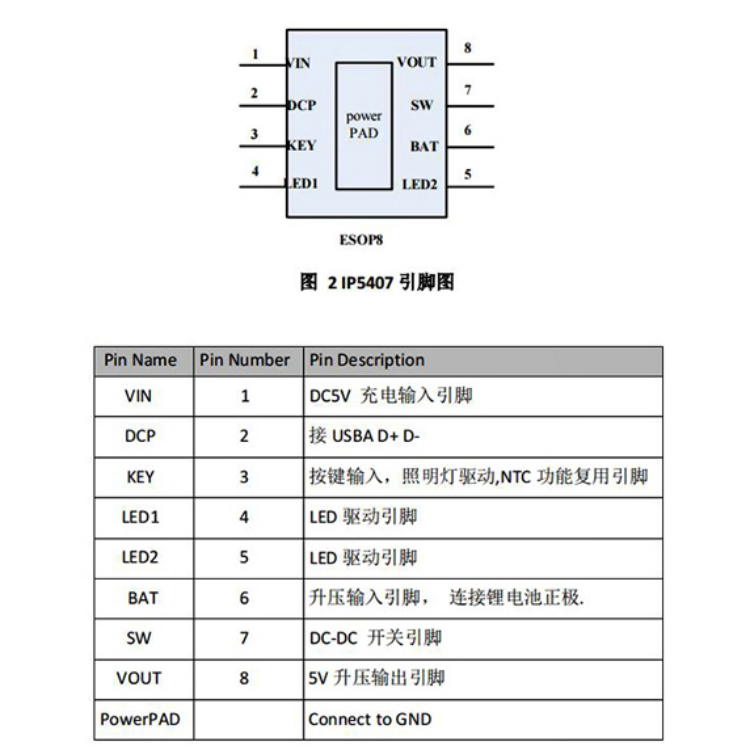

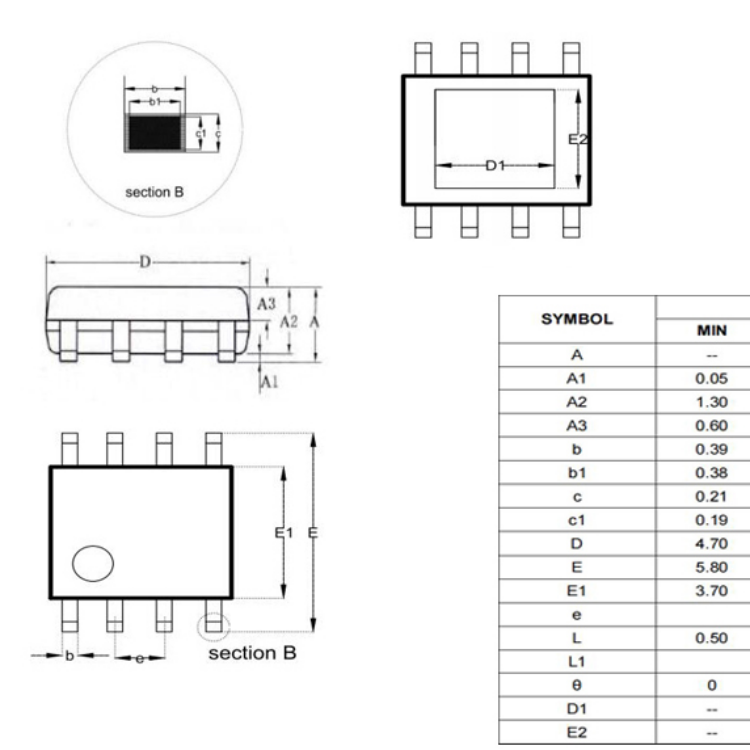

封裝：ESOP8（6.1mm×1mm），緊湊、易布局
型號區分：
IP5407：標準 4 燈電量顯示
IP5407_2D1D：2 燈 / 1 燈顯示版本
二、關鍵電氣參數
充電能力：2.0A 同步開關充電，效率 91%
放電能力：2.1A / 2.4A 同步升壓，效率 93%（5V/2.4A）
電池兼容：4.20V / 4.35V 單節鋰電池
輸出電壓：5V 固定輸出，支持 60mV 線補
靜態電流：輕載休眠 < 150μA（5V 常開）
工作溫度：-40℃ ～ +85℃
三、核心功能與優勢
1. 高集成與極簡 BOM

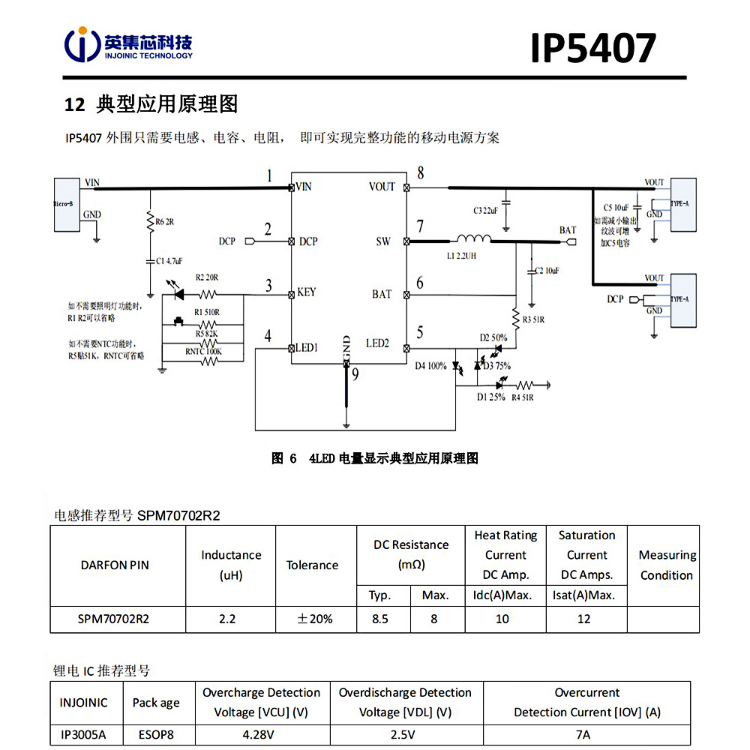

單電感架構：一顆電感實現充電（降壓）+ 放電（升壓）
內置功率 MOS：無需外置開關管，大幅減少外圍器件
DCP 硬解碼：自動識別蘋果 / 安卓 / BC1.2，觸發最大充電電流
2. 智能充放電管理
三階段充電：涓流（0.1A）→ 恒流（1.5A）→ 恒壓（4.2V）
電源路徑管理：支持邊充邊放，充電電流自動分配
動態電流調節：根據適配器能力與溫度自動限流
3. 電量顯示與控制
支持 4/2/1 顆 LED 電量指示（25%/50%/75%/100%）
內置照明燈驅動：按鍵短按顯電量、長按開手電
自動檢測設備插拔，喚醒 / 休眠系統
4. 全面保護機制
輸入過壓 / 過流、輸出過壓 / 過流 / 短路
電池過充 / 過放、NTC 溫度保護、整機過溫
ESD 4kV，瞬間耐壓 11V
四、典型應用場景
小容量移動電源 / 充電寶（單節鋰電）
手機、平板、藍牙音箱等便攜設備供電
智能穿戴、手持終端、小型 IoT 設備電源管理
