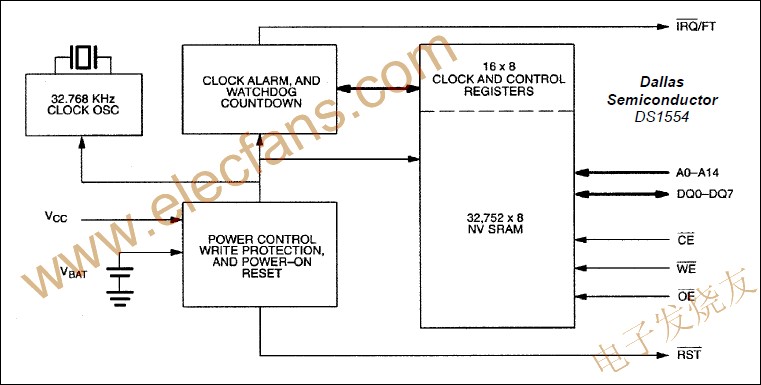

DS1554是一個全功能的，2000年兼容(Y2KC)，實時時鐘RTC的鬧鐘，看門狗定時器/日歷(RTC)上電復位，電池監控，和32K × 8非易失性靜態RAM。用戶訪問DS1554內的所有是一個字節寬度接口，如圖1所示完成登記。 RTC寄存器包含24小時的二進制編碼的十進制(BCD)格式世紀，年，月，日，星期，時，分，秒的數據。為月份和閏年的天是自動進行更正。

　　RTC寄存器為雙成內部和外部設置緩沖。用戶可以直接訪問外部設置。時鐘/日歷寄存器更新的外部集可以禁用和啟用，使用戶能夠訪問靜態數據。假設內部振蕩器被打開，內部的寄存器集是不斷更新，這發生時，不管外部寄存器的設置，以保證精確的RTC信息始終保持。

　　在DS1554都有中斷(低電平有效的IRQ / FT)和復位(低電平有效RST)的，可用于控制CPU活動的產出。有源低的IRQ /英尺中斷輸出可用于產生一個外部中斷時，RTC寄存器的值匹配的用戶編程的報警值。中斷總是可以在設備供電系統電源，可設定發生時，在電池供電狀態，作為一個系統喚醒。無論是低有效的IRQ /英尺或低電平有效RST輸出也可以作為CPU看門狗定時器時，CPU活動進行監視和一個中斷或復位輸出將被激活，如果沒有正確的活動范圍內檢測程序。在DS1554上電復位，可用于檢測系統斷電或故障，并在安全的復位狀態，直到舉行的CPU電源恢復正常和穩定;低有效的RST輸出用于該功能。

　　該DS1554還包含了自己的電源故障電路，自動取消該設備時，VCC電源進入一個寬容的條件了。此功能提供了一個不可預知的系統過程中所帶來的低電壓水平對操作的數據安全性的高度。

　　關鍵特性

　　集成非易失SRAM，實時時鐘(RTC)，電源失效控制電路，鋰能源

　　時鐘寄存器的訪問相同，靜態RAM，這些寄存器駐留在RAM單元的

　　世紀字節寄存器(即，2000年標準)

　　完全非易失擁有超過10年的運作中的權力缺席

　　精密電復位

　　可編程看門狗定時器和RTC報警

　　BCD編碼年，月，日，日，時，分和秒，自動

　　閏年補償有效期至2100年

　　電池電壓電平指示標志

　　電源失效寫保護為± 10%，允許的VCC電源公差

　　能源是鋰電斷開保留保鮮直到電源的首次應用

　　也可在工業溫度范圍：-40 ° C至+85 ° C的
