拆解分析機構TechInsights的分析師探索了第四代3D閃存芯片──海力士（SK Hynix）的256-Gbit 72層TLC NAND，指該芯片具備市場上最高閘極堆棧的產品。。.。。.

在SK Hynix的72層（72L） TLC NAND閃存中，所謂的P-BiCS （Pipe-shaped Bit Cost Scalable）單元，是利用管線式閘極鏈接每一個NAND字符串（NAND string）；從其布局可見，該芯片包含4個平面以及雙面字符線開關/譯碼器（two-sided wordline switches/decoders）。

該內存數組的效率約57%，是因為相對較大的內存與其他周邊；而SK Hynix的36L與48L產品內存數組效率則分別為67.5%與64.0%。此趨勢顯示SK Hynix應該會為下一代芯片開發尺寸更小巧的設計。

三星（Samsung）以及東芝/WD （Toshiba/Western Digital）的64L 3D TLC NANS裸晶，有超過65%的內存數組效率；不過以上的內存芯片尺寸以及功能則都差不多。

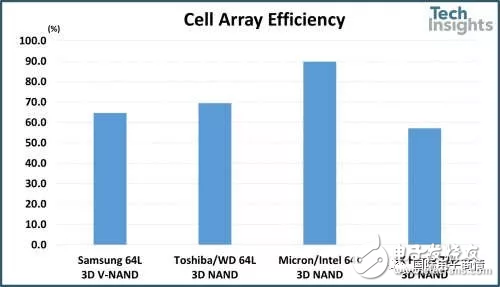

各家64L與72L 3D NAND閃存單元數組效率比較

SK Hynix 72L NAND閃存的位密度為3.55 Gbits/mm2，高于Samsung/WD之64L芯片；而美光/英特爾（Micron/Intel）的64L 3D NAND芯片是4種解決方案中位密度最高的，主要是因為采用名為CuA （CMOS under the array）的獨特磚式布局。

64L與72L 3D NAND內存芯片位密度比較

在3D NAND內存單元架構方面，SK Hynix芯片堆棧了總共82個閘極，包括選擇器（selector）與虛設字符線（dummy wordlines，DWL）；我們知道有72個閘極是用于主動字符線單元，而最上方的三個閘極則是用于源極與汲極的選擇器閘極（selector gates，SG），剩余的7個閘極應該是用于DWL以及隔離閘極（isolation gates）。

在各家廠商的64L NAND組件中我們看到：

? Samsung采用了總數71個閘極，其中有3個用于SG，4個用于DWL；

? Toshiba/WD產品的閘極總數為73個，其中7個用于SG，2個用于DWL；

? Micron/Intel產品的閘極總數為76個，其中2個用于SG，7個用于DWL。

垂直單元效率計算方法，是主動字符線的數量除以垂直堆棧閘極的總數；其結果就是該3D NAND內存單元架構的流程效率。SK Hynix 72L產品的垂直單元效率為87.8%，Toshiba/WD的64L BiCS產品也是一樣；Samsung的64L產品效率則為90.1%，而Micron/Intel的64L產品效率則為84.2%，如下圖所示。

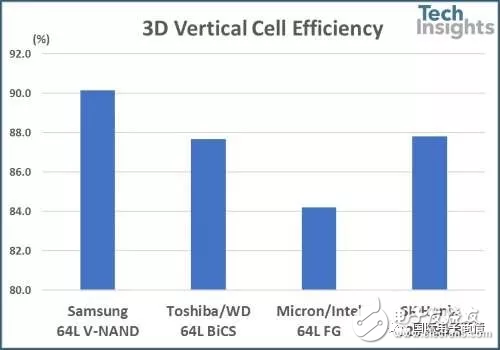

64L與72L 3D NAND內存產品的垂直單元效率

SK Hynix先前的36L與48L產品是采用單步驟蝕刻工藝來制作分別為43個與55個閘極總數的通道電洞（channel holes）；新一代的72L內存單元則是采用兩步驟蝕刻工藝來制作通到電洞。在管線閘極上，較低的42個閘極以及較上方的40個閘極，分別是以兩個不同的蝕刻步驟形成。而狹縫與子狹縫（sub-slits）則是以單步驟蝕刻形成，工藝整合程序如下：

管線閘極鑄模成形（下方部位）

通道蝕刻（下方部位）

犧牲層填入電洞；

鑄模成形（上方部位）；

通道蝕刻（上方部位）；

犧牲層移除；

通道成形。

Micron/Intel的64L產品采用雙堆棧NAND字符串架構，在上部與下部堆棧之間有一個平板；而SK Hynix的72L產品則是采用兩步驟蝕刻工藝，而非雙堆棧NAND字符串，工程師必須要嚴密控制工藝步驟，以避免上下部位的通道電洞未對齊；該電洞的尺寸在256 Gbit 72L產品約只有10納米。更多關于SK Hynix 72L NAND閃存的分析，請點此鏈接閱讀。
